Baugruppe BG11 MS41-M10

Einsatz

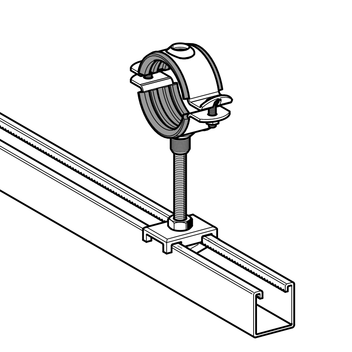

Eine Baugruppe zur festen Rohranbindung mit der leichten Rohrschelle Stabil D-3G. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über die Gewindestange M10. Die Rohrschelle mit Schalldämmeinlage gewährleistet eine Schallentkopplung gemäß DIN 4109.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

Stückliste:
Pos. 1 Rohrschelle Stabil D-3G m.E.
Montagekit MKit MS41 M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 200
Pos. 3 Sechskantmutter M10
Pos. 4 Halteklaue HK 41/10
Pos. 5 Gewindeplatte NT HZ 41-M10

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

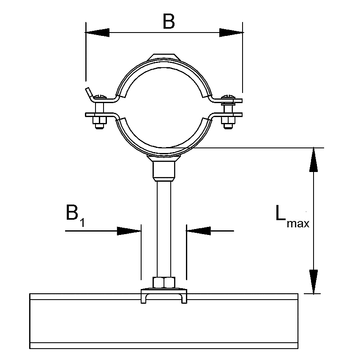

Lmax, vertikal = 150 mm
Lmax, horizontal = nicht empfohlen

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Schalldämmeinlage:
SBR/EPDM, schwarz, unverlierbar eingeklebt
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1519 - 2335680,271 110144
DN 2024 - 2835750,301 110145
DN 2533 - 3735810,321 110146
DN 3240 - 4535930,341 110147
DN 4047 - 52351040,361 110148
DN 5060 - 65351170,381 110149
DN 6573 - 78351500,481 110150
DN 8088 - 93351640,531 110151
DN 100108 - 115351870,591 110152
