Softwaretools zur Planungsunterstützung
Einfache, intelligente und qualitätssichernde Planungstools bieten wertvolle Einsparpotenziale. Bei 2D/3D-Detailplanungen unterstützen wir Sie mit folgenden Softwaretools der SiCAD Familie.
Intelligente Planungstools arbeiten mit vordefinierten Baugruppen, sogenannten Typicals. Mit wenigen Eingaben können auch komplexe Konstruktionen direkt im 3D-Modell platziert werden. Die Ableitung aus dem Modell zur Zeichnungserstellung inkl. MTO-Report und Stücklisten erfolgt teilautomatisiert.
Zeitsparende Projektplanung in der Prozess-, Energie- und Schiffbauindustrie
SiCAD4E3D maximiert die Leistung der 3D-Konstruktionslösung AVEVA E3D durch nahtlose Integration von Sikla Produkten – ideal für die Prozess-, Energie- und Schiffbauindustrie. Es kombiniert Modellierung, Zeichnungserstellung und Projektverwaltung in einer präzisen und effizienten Lösung.
Optimierte Funktionen für jede Projektphase
Mit SiCAD4E3D wird die Modellierung Ihrer Konstruktionen zu einem intuitiven und zeitsparenden Prozess:
- Atta Designer platziert rohrumschließende Bauteile.
- Template Designer setzt Typicals schnell an Stahlkonstruktionen.
- Connection Designer automatisiert die Platzierung vorgeplanter Sikla Profile und Verbindungselemente, was nicht nur die Genauigkeit erhöht, sondern auch die Planungszeit reduziert.
Das integrierte Zeichnungsmodul sorgt dafür, dass Anpassungen, Farbgebungen, Beschriftungen und Stücklisten automatisch erstellt werden. Das Multi Drawing Processing ermöglicht die gleichzeitige Erstellung mehrerer Zeichnungen und beschleunigt den Workflow erheblich.
SiCAD4E3D stellt auch leistungsstarke Tools für die Projektverwaltung bereit. Dazu gehört ein Reporting-Tool, mit dem Stücklisten in verschiedenen Sprachen und Einheiten erstellt werden können. Der Revision Manager sorgt für eine präzise Dokumentation der Projektfortschritte.
Individuelle Anpassung
Die Konfigurationsdatenbank erlaubt eine flexible Anpassung an projektspezifische Anforderungen – von Namenskonventionen über Produktauswahl bis hin zu Konsistenzprüfungen sowie Export- und Importfunktionen.
Ihre Vorteile
- Effiziente Workflows: Automatisierte Prozesse sparen Zeit und minimieren Fehler
- Flexibilität: Projekte lassen sich exakt anpassen
- Globale Nutzung: Mehrsprachige und flexible Datenverwaltung
- Nahtlose Integration: Perfekt kompatibel mit AVEVA Connect
Entdecken Sie die Möglichkeiten von SiCAD4E3D für Ihre Projekte. Kontaktieren Sie uns für weitere Informationen oder eine Beratung.
BIM-Planung mit Autodesk Revit

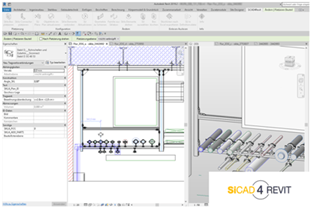

Autodesk Revit ist eine führende BIM-Software für Architekten, Bautechniker und Ingenieure. Doch die nahtlose Integration spezifischer Bauteile bleibt oft eine Herausforderung – genau hier setzt SiCAD4Revit an.
Das von Sikla entwickelte Plug-in ist speziell für Sikla Befestigungslösungen konzipiert und erleichtert Ihre Arbeit durch leistungsstarke Funktionen. Ob automatische Planansichten, wiederkehrende Befestigungssituationen oder detaillierte Materialauszüge – mit SiCAD4Revit wird Ihre Planung effizienter.
Erstklassige Funktionen für maximalen Mehrwert
Automatische Generierung von Ansichten
Nie war es einfacher, präzise Planansichten zu erstellen – schnell, genau und ohne manuellen Aufwand.
Individuelle Anpassung und Wiederverwendung
Erstellen Sie Komponentenkonfigurationen, die perfekt auf Ihre Bedürfnisse abgestimmt sind.
Wiederverwendbare Befestigungslösungen
Modellierte Lösungen mehrfach nutzen und redundante Arbeitsschritte vermeiden – ideal für wiederkehrende Befestigungssituationen.
Effiziente Dokumentation und Export
Vollständige Dokumentationen direkt aus Ihrer Planung exportieren – perfekt für Bestellungen und die spätere Umsetzung.
Warum SiCAD4Revit?
SiCAD4Revit verbindet die Leistungsfähigkeit von Autodesk Revit mit der Präzision und Qualität von Sikla Komponenten. Das Plug-In unterstützt Sie dabei, Ihre Projekte schneller, präziser und einfacher zu realisieren. Es spart wertvolle Zeit, minimiert Fehlerquellen und sorgt für eine nahtlose Integration aller wichtigen Befestigungslösungen.
- Weniger manueller Aufwand
- Höhere Planungseffizienz
- Verbesserte Projektergebnisse
Nutzen Sie die Vorteile von SiCAD4Revit und bringen Sie Ihre BIM-Planung auf das nächste Level.
Planung, Konstruktion und Verwaltung komplexer Projekte
Hexagon Smart 3D ist eine Software zur Planung, Konstruktion und Verwaltung komplexer Anlagen und Infrastrukturprojekte. Sie optimiert den gesamten Lebenszyklus eines Projekts – von der Planung bis zur Wartung – und wird in Branchen wie Öl & Gas, Chemie, Energie, Schiffbau und der Fertigungsindustrie eingesetzt.
SiCAD4S3D, ein von Sikla entwickeltes Plug-in, erweitert Hexagon Smart 3D, indem es die Integration von Sikla Produkten erleichtert und Effizienz sowie Präzision steigert.
Funktionsumfang

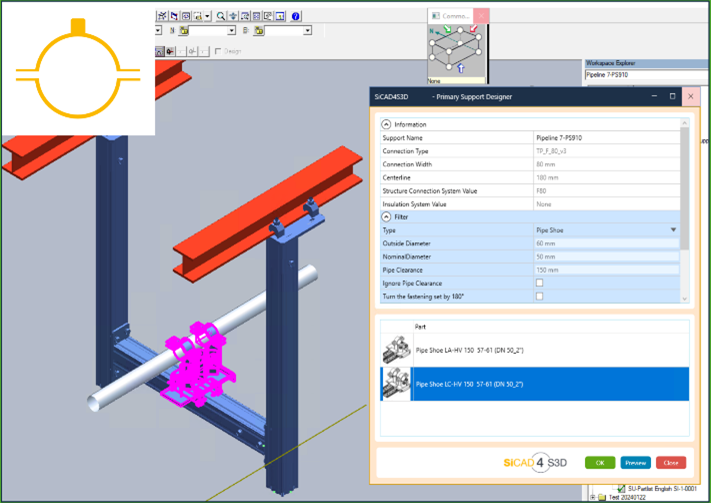

Primär-Support-Designer
Erlaubt die exakte Platzierung rohrumschließender Bauteile entlang von Rohrleitungen, mit freier Positionierung, automatischer Höhenanpassung oder Integration in Sikla Supports bzw. bauseitigen Stahlbau.

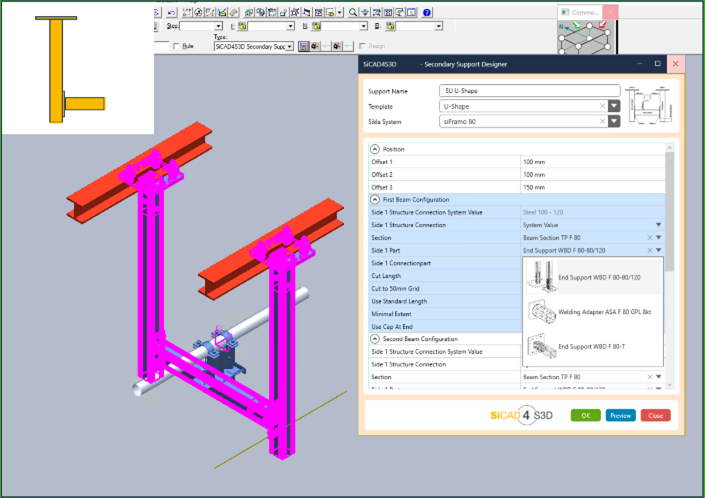

Sekundär-Support-Designer
Ermöglicht das einfache Platzieren vordefinierter Konstruktionselemente (Typicals) auf bestehenden Strukturen oder externen Referenzen.
Plausibilitäts-Check
Ein integrierter Check identifiziert strukturelle, bauliche und logische Fehler. Quick-Fixes und tabellarische Fehlerlisten sorgen für effiziente Korrekturen im 3D-Modell.
Zeichnungen und Reports
Vordefinierte Einstellungen erleichtern die Erstellung von Zeichnungen mit Stücklisten, Bemaßungen und Artikelnummern. Anpassbare Stile garantieren gleichbleibend hohe Qualität.
Anpassungs- und Konfigurationsmöglichkeiten
SiCAD4S3D bietet flexible Projektanpassungen, darunter einstellbare Namenskonventionen, Sprachoptionen und kundenspezifische Produktnummern. Projekteinstellungen lassen sich exportieren und importieren.
Modern und anwenderfreundlich
Durch die nahtlose Integration mit Hexagon Smart 3D optimiert SiCAD4S3D den Workflow und verbessert die Ergebnisqualität. Nutzen Sie diese moderne, anwenderfreundliche Lösung für eine effiziente und verlässliche Projektumsetzung.
Smarte Lösung für effiziente Anlagenplanung
Autodesk-Lösungen bieten den Nutzern eine Vielzahl von Möglichkeiten. Das AutoCAD Plant 3D Toolset ermöglicht Anlagenplanern den Zugriff auf Symbolbibliotheken, die Validierung von Daten, die teamübergreifende Zusammenarbeit und vor allem die schnelle Erstellung von P&ID-Zeichnungen.
Um den Anlagenplanern eine umfassende Bibliothek an Sikla Befestigungsmaterialien zur Verfügung zu stellen, haben wir uns entschieden, unsere SiCAD4-Familie um ein weiteres Plug-In zu erweitern.
Mit IntegaDesign haben wir ein Unternehmen gefunden, der genau das verkörpert, was uns wichtig ist: Effizienz, Fachwissen und Innovationsgeist. Durch ihre hohe Kompetenz im Anlagen- und Maschinenbau steht eine nutzerorientierte Entwicklung stets im Vordergrund.
Das Ergebnis dieser Zusammenarbeit ist die erste Version von SiCAD4Plant3D SuCri. Das Konzept besteht aus mehreren Modulen und bietet effiziente Planungsmöglichkeiten für rohrumschließende Bauteile und den Sekundärstahlbau. Dabei nutzen wir die Stärken der einzelnen Anwendungen innerhalb der Autodesk-Softwarelandschaft, um eine schnelle und hochwertige Planung zu gewährleisten.
