Baugruppen

Baugruppe BG11 MS41-1/2"

Einsatz

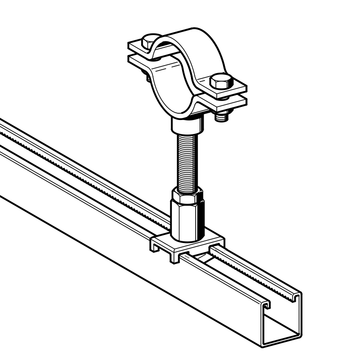

Eine Baugruppe zur festen Rohranbindung mit der schweren Rohrschelle Stabil I-1/2". Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

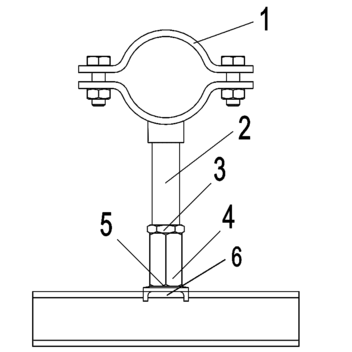

Stückliste:
Pos. 1 Rohrschelle Stabil I-1/2"
Montagekit MKit MS 41 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/M16
Pos. 5 Halteklaue HK 41/16
Pos. 6 Hakenkopfschraube TBO HZ 41 M16 x 25

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

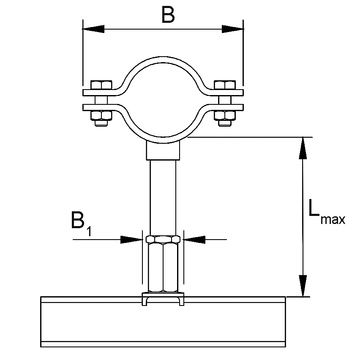

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = 150 mm

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Adapter und Halteklaue:
Stahl, galvanisch verzinkt
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1516 - 2235850,921 110153
DN 2023 - 2735920,931 110154
DN 2530 - 34351000,961 110155
DN 3239 - 44351121,041 110156
DN 4044 - 49351171,021 110157
DN 5057 - 61351391,241 110158
DN 6573 - 77351561,321 110159
DN 8085 - 89351681,381 110160
DN 100109 - 116351941,671 110161
