Einsatz

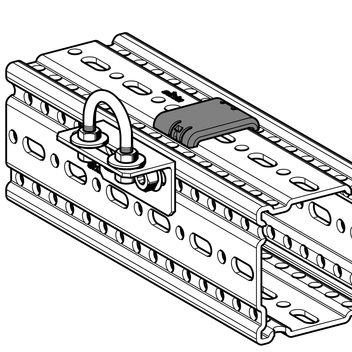

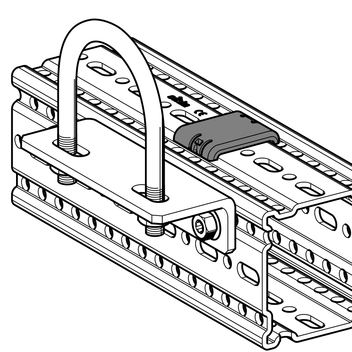

Eine Baugruppe zur Befestigung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung auf siFramo Profilen. Durch die Adaption der mitgelieferten Sechskantmuttern können sowohl Führungslager als auch Festpunkte realisiert werden.

Lieferumfang

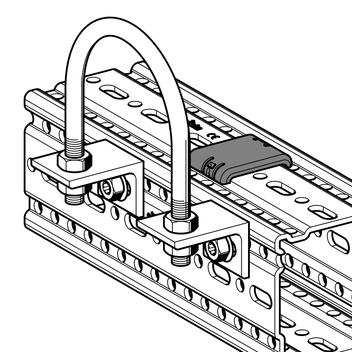

Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert. Bei Rundstahlbügeln ab Größe DN 100 sind immer zwei UB-Befestigungen F zu verwenden.

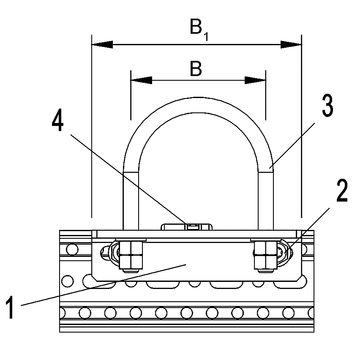

Stückliste:
Pos. 1 UB-Befestigung F
Pos. 2 Formlockschraube FLS F
Pos. 3 Rundstahlbügel RUB
Pos. 4 U-UB Unterlage F 100

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle. Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern an der UB-Befestigung festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben. Bei fester Rohranbindung dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.

Technische Daten
