Gewindeplatte NT CC 41 HCP
![](/sixcms/media.php/443/thumbnails/1314_cc_gewindeplatte_m10.tif.45672.png)
![](/sixcms/media.php/443/thumbnails/NT_CC41_M12_10104.tif.66547.png)
![](/sixcms/media.php/443/thumbnails/1111_ms_verzahnung.tif.46303.png)
Einsatz
Insbesondere bei der Montage in senkrechten Schienen oder an schwer zugänglichen Stellen ersetzt dieses Produkt die "3. Hand" und bietet folgende weitere Vorteile:
- Unabhängig von der Schienenhöhe einsetzbar in allen Sikla Montageschienen mit 41 mm Schienenbreite.
- Beim Verschieben kein Hängenbleiben an Schraubenköpfen im Schieneninneren.
- Keine Setzungserscheinungen nach dem Anziehen.
Lieferumfang
Gewindeplatte und Federscheibe sind fest verbunden.
Montage

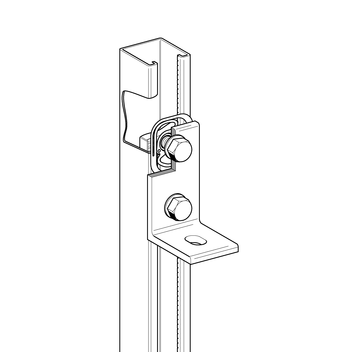

Nach dem Einsetzen in den Schienenschlitz dreht sich die CC-Gewindeplatte bei leichtem Druck im Zentrum nach rechts bis zum Anschlag; die Demontage erfolgt entgegengesetzt.
Montage und Demontage erfordern kein Werkzeug und sind baustellengerecht wiederholbar.
Technische Daten
M6 | M8 | M10 | M12 | |
Anzugsmoment 8.8 1) [Nm] | 10 | 25 | 40 | 80 |
1) | Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren. |
Materialstärke Montageschiene [mm] | M6 FZ ≤ [kN] | M8 FZ ≤ [kN] | M10 FZ ≤ [kN] | M12 FZ ≤ [kN] | M6 FQ ≤ [kN] | M8 FQ ≤ [kN] | M10 FQ ≤ [kN] | M12 FQ ≤ [kN] | |
---|---|---|---|---|---|---|---|---|---|
1,5 | 3,0 | 3,0 | 3,0 | 7,5 | 0,7 | 1,8 | 2,9 | 7,5 | |
2,0 | 3,2 | 5,8 | 5,8 | 10 | 0,9 | 2,1 | 3,4 | 9 | |
2,5 | 3,2 | 5,8 | 5,8 | 11 | 1,0 | 2,6 | 4,1 | 9 | |
3,0 | 3,2 | 5,8 | 5,8 | 13 | 1,1 | 2,8 | 4,4 | 9 |
Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.
Material: | |
CC-Gewindeplatte: | Stahl, Festigkeitsklasse 5.6, HCP |
Federscheibe: | Federstahlblech, nichtrostend |
