Soporte Patín para altas temperaturas LC - HT HV
Aplicación
Soporte patín - Abrazadera doble.
Apoyo móvil con altura de montaje ajustable para soportes deslizantes de tubería en superficies adecuadas. Regulación de altura en intervalos de 2,5 mm (zona dentada de la placa).
Para la utilización en perfiles de acero, se recomienda una anchura mínima de ala de 80 mm.
Estos soportes patín están diseñados para utilizarse en el rango de temperatura de 300°C a 500°C. El factor de reducción k, es función del material utilizado, y permite determinar las cargas admisibles a las temperaturas del fluido real. Para la estructura de montaje debe tenerse en cuenta las temperaturas previstas según DIN EN 13480-3, tabla 13.11.2–2.
Configuración

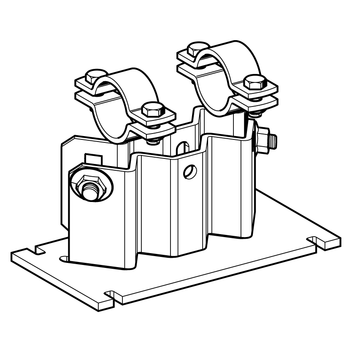

La parte superior e inferior se atornillan juntas una vez regulada la altura. Las abrazaderas a partir de DN 100 se encuentran giradas axialmente 45° con objeto de minimizar la distancia total entre las orejas de la abrazadera (ver imagen).
Datos técnicos
| Tipo | Altura premontada en la entrega H [mm] | Rango de uso Altura H [mm] |
|---|---|---|
| LC - HV 150 | 150 | 116 ... 168,5 |
| LC - HV 200 | 200 | 171 ... 223,5 |
Par de apriete de las conexiones atornilladas:
| Tornillos de la abrazadera | Par de apriete [Nm] | Ajuste de altura | Par de apriete [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Tornillos de fijación en placas verticales | 80 |
| DN 50 - 200 | 50 | Tornillos de fijación en placas verticales | 80 |

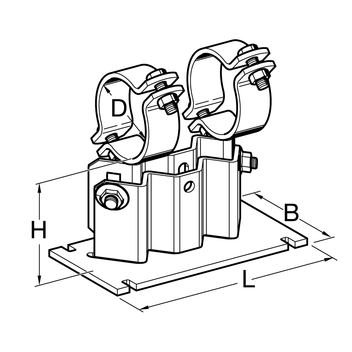

| Dimensiones: | |
| Placa base metálica: | L = 250 mm x B = 100 mm |
| Material: | |
| Fleje: | EN 10028-2 - 16Mo3, recubrimiento de polvo resistente al calor, acero negro |
| Tornillos y tuercas para ajuste de altura: | A4-80 |
| Tornillos y tuercas de las abrazaderas: | A4-70 |
| Temperatura del fluido: | Desde300°C hasta 500°C |
| Ensayo a salinidad: | Resistencia > 500 horas |
Homologaciones / Conformidad
Certificado para soportes patín - verificación independiente PDF | 626.1 KB
Plazo de entrega bajo pedido.
