Rótula de apoyo SG
Aplicación
La Rótula de apoyo puede fijarse en las orejas de la abrazadera y ofrece la posibilidad de un montaje rápido y un soporte rigidizador seguro.
- Regulación sin escalonamiento del ángulo del apoyo gracias al cáncamo hembra.
- La rótula permite un giro radial sobre la oreja de la abrazadera de 180°.
- El perno de giro de la rótula se encuentra bloqueado y asegurado.
- Asentamiento seguro de la tuerca en el cáncamo hembra.
Configuración
Rótula de apoyo (pieza de fundición) con cáncamo hembra montado y asegurado.
Montaje

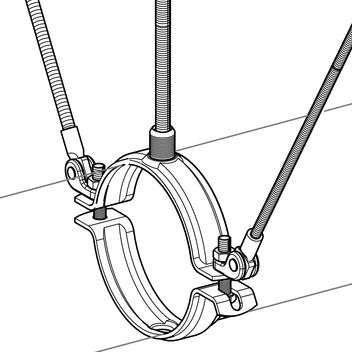

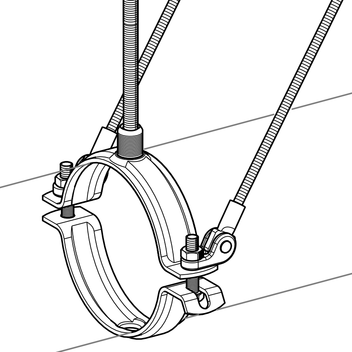

La rótula de apoyo se monta en la oreja de la abrazadera con el tornillo de apriete. Posteriormente se fijará la varilla roscada, que actúa como apoyo rigidizador, en el cáncamo hembra.
Datos técnicos
Rótula de apoyo apropiada / Combinación de Abrazadera:
| SG M10-11: | Stabil D-3G (133-140 hasta 167-173) Stabil D-A (76-81 hasta 124-129) Stabil RB-A (13-18 hasta 45-49) |
| SG M10-13: | Stabil D-3G (176-184 hasta 310-316) Stabil D-A (133-140 hasta 297 - 303) Stabil RB-A (57-61 hasta 214-220) Stabil D-M16 (218-227 y 271-277) |
| SG M10-17: | Stabil D-A (316-324 hasta 513-521) Stabil RB-A (248-254 hasta 603-610) |

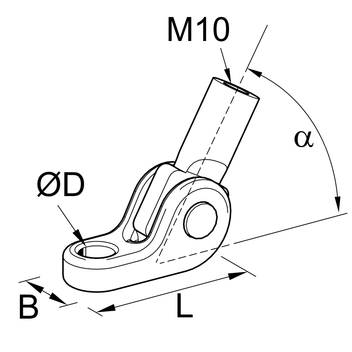

| Tipo | Apoyo rigidizador- Ángulo α | Carga admisible [kN] |
|---|---|---|
| SG M10-11 | 0 - 45° 90° | 15 5 |
| SG M10-13 | 0 - 45° 90° | 15 6 |
| SG M10-17 | 0 - 45° 90° | 15 7 |
| Material: | |
| Rótula: | Fundición, galvanizado |
| Cáncamo hembra: | Acero, galvanizado |
