Anclaje placas alveolares AN Easy
Aplicación
Anclaje de rosca interior para uso en placas de hormigón alveolar y hormigón pretensado. Adecuado para la soportación de líneas de tubería, Carriles de montaje, etc. teniendo en cuenta las solicitaciones admisibles de varilla roscada o tornillo. Este elemento se usa solo en instalaciones interiores bajo condiciones de secado determinadas. El anclaje puede utilizarse también, cumpliendo la homologación, en la parte que no coincide con el alveolo.
Montaje

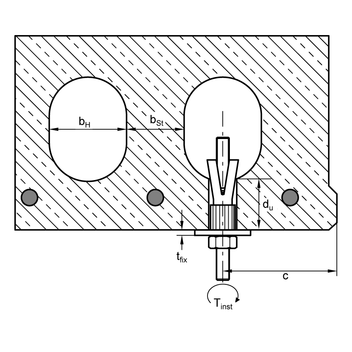

Al apretar el tornillo o tuerca, el cono se separa del casquillo, éste se retrae y expansiona el anclaje. De esta manera se abre el anclaje en el hueco formando una Y; al aplicar el par de apriete se consigue una fijación por forma segura.
Datos técnicos
Datos de montaje generales:
| Tamaño del anclaje | M8 | M10 | M12 |
|---|---|---|---|
| Diámetro del taladro d0 = [mm] | 12 | 16 | 18 |
| Profundidad del taladro h0 = [mm] | 55 | 60 | 70 |
| Perforación en elemento a fijar df ≤ [mm] | 9 | 12 | 14 |
| Longitud min. del tornillo ls 3) [mm] | 47 | 55 | 61 |
| Longitud min. del perno ls 3) [mm] | 53 | 63 | 71 |
| Par de apriete Tinst = [Nm] | 20 | 30 | 40 |
| Clase de resistencia del acero/Tornillo o perno | 5.8 | 5.8 | 5.8 |
| Separación característica scr [mm] | 300 | 300 | 300 |
| Distancia a borde característica ccr [mm] | 150 | 150 | 150 |
| Distancia a borde min. cmin [mm] | 100 | 100 | 100 |
Condiciones de la homologación para anclaje aislado en placa alveolar pretensada ≥ C45/55:
| Tamaño de anclaje Espesor del puentecillo du ≥ [mm] | M8 25 | M8 30 | M8 40 | M8 50 | M10 25 | M10 30 | M10 40 | M10 50 |
|---|---|---|---|---|---|---|---|---|
| Carga adm. 1) para c ≥ ccr [kN] | 0,7 | 0,9 | 2,0 | 3,6 | 0,9 | 1,2 | 3,0 | 3,6 |
| Carga adm. 1) para cmin [kN] | 0,35 | 0,8 | 1,8 | 3,0 | 0,8 | 1,0 | 2,7 | 3,0 |
| Carga adm. a tracción bajo exposición al fuego. | ||||||||
| Carga adm. tracción R 30 F [kN] | 0,9 | 0,9 | 0,9 | 1,2 | 1,5 | 1,5 | ||
| Carga adm. tracción R 60 F [kN] | 0,9 | 0,9 | 0,9 | 1,2 | 1,5 | 1,5 | ||
| Carga adm. tracción R 90 F [kN] | 0,7 | 0,7 | 0,7 | 1,2 | 1,2 | 1,2 | ||
| Carga adm. tracción R 120 F [kN] | 0,4 | 0,4 | 0,4 | 1,0 | 1,0 | 1,0 |
| Tamaño del anclaje Espesor del puentecillo du ≥ [mm] | M12 25 | M12 30 | M12 40 | M12 50 |
|---|---|---|---|---|
| Carga adm. 1) para c ≥ ccr [kN] | 1,0 | 1,2 | 3,0 | 4,3 |
| Carga adm. 1) para cmin [kN] | 0,8 | 1,0 | 2,7 | 3,6 |
| Carga adm. a tracción bajo exposición al fuego. | | |||
| Carga adm. tracción R 30 F [kN] | 1,2 | 1,5 | 1,5 | |
| Carga adm. tracción R 60 F [kN] | 1,2 | 1,5 | 1,5 | |
| Carga adm. tracción R 90 F [kN] | 1,2 | 1,5 | 1,5 | |
| Carga adm. tracción R 120 F [kN] | 1,2 | 1,2 | 1,2 |
Condiciones de homologación 4) para par de anclaje ≥ C45/55 :
| Tamaño del anclaje Espesor del puentecillo du ≥ [mm] | M8 25 | M8 30 | M8 40 | M8 50 | M10 25 | M10 30 | M10 40 | M10 50 |
|---|---|---|---|---|---|---|---|---|
| Carga adm. 1) para c ≥ ccr [kN] | 0,7 | 1,4 | 2,6 | 4,8 | 1,1 | 2,0 | 4,8 | 4,8 |
| Carga adm. 1) para cmin [kN] | 0,35 | 1,25 | 2,35 | 4,0 | 0,9 | 1,8 | 4,3 | 4,3 |
| Separación min. entre anclajes smin [mm] | 70 | 80 | 100 | 100 | 70 | 80 | 100 | 100 |
| Carga adm. momento flector (Acero 5.8)2) [Nm] | 10,7 | 10,7 | 10,7 | 10,7 | 21,4 | 21,4 | 21,4 | 21,4 |
| Carga adm. momento flector (Acero 8.8) [Nm] | 17,1 | 17,1 | 17,1 | 17,1 | 34,2 | 34,2 | 34,2 | 34,2 |
| Carga adm. a tracción bajo exposición al fuego. | ||||||||
| Carga adm. tracción R 30 F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 3,0 | 3,0 | ||
| Carga adm. tracción R 60 F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 3,0 | 3,0 | ||
| Carga adm. tracción R 90 F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 2,4 | 2,4 | ||
| Carga adm. tracción R 120 F [kN] | 0,8 | 0,8 | 0,8 | 1,8 | 2,0 | 2,0 |
| Tamaño del anclaje Espesor del puentecillo du ≥ [mm] | M12 25 | M12 30 | M12 40 | M12 50 |
|---|---|---|---|---|
| Carga adm. 1) para c ≥ ccr [kN] | 1,2 | 2,0 | 4,8 | 5,7 |
| Carga adm. 1) para cmin [kN] | 1,0 | 1,8 | 4,3 | 4,8 |
| Separación min. entre anclajes smin [mm] | 70 | 80 | 100 | 100 |
| Carga adm. momento flector (Acero 5.8)2) [Nm] | 37,4 | 37,4 | 37,4 | 37,4 |
| Carga adm. momento flector (Acero 8.8) [Nm] | 59,8 | 59,8 | 59,8 | 59,8 |
| Carga adm. a tracción bajo exposición al fuego | | |||
| Carga adm. tracción R 30 F [kN] | 1,8 | 3,0 | 3,0 | |
| Carga adm. tracción R 60 F [kN] | 1,8 | 3,0 | 3,0 | |
| Carga adm. tracción R 90 F [kN] | 1,8 | 3,0 | 3,0 | |
| Carga adm. tracción R 120 F [kN] | 1,8 | 2,4 | 2,4 |
| 1) | Las distancias a los bordes cmin < c ≤ ccr se pueden determinar por extrapolación lineal de los valores recomendados. |
| 2) | Para la aplicación de resistencias menores se debe reducir el valor mencionado. |
| 3) | Para hallar la longitud total se debe sumar el espesor del elemento a fijar. (Longitud total = ls + tfix) ) |
| 4) | Las cargas recomendadas son válidas para el anclaje doble. La carga recomendada para el anclaje con más carga no debe superar los valores recomendados para el anclaje único. Para anclajes dobles con distancias a los ejes smin < s ≤ scr la carga recomendada se puede determinar por extrapolación, asumiendo que el valor límite s = scr para el anclaje doble expuesto a la tensión de carga es el doble de la carga recomendada para el anclaje único. |
| Material: | Acero, cincado galvánico |
Homologaciones / Conformidad
Homologación: Z-21.1-1785, Cargas comprobadas bajo exposición al fuego, Certificado VdS
1) Plazo de entrega bajo pedido.
