Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones de edificios industriales, residenciales y públicos.

Configuración

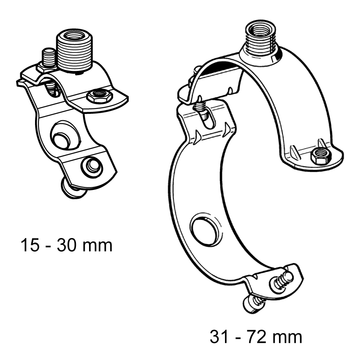

Rango de uso desde 15 hasta 129 mm: se suministran articuladas y con tuercas soldadas para los tornillos de unión. En el lado articulado, el tornillo de unión pre-montado mantiene unidas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental.
Rango de uso a partir de 133 mm: los tornillos de conexión y sus correspondientes tuercas se suministran sueltas.
Las abrazaderas 31 - 35 mm vienen con un conector de rosca múltiple soldado desde el interior. Para las múltiples posibilidades de conexión que ofrece la rosca de conexión -3G con un adaptador, ver el capítulo "Adaptador AD IG/IG".

Montaje

Los tamaños de 1" a 4" están aprobados FM solamente con ≥ M10.
Para aplicaciones FM usar como mínimo M10.
Para aplicaciones VdS usar como mínimo M10 si es > 2" hasta 4".

Datos técnicos

Homologaciones / Conformidad

Homologación VdS Nr. G4920027, * = Homologación FM (otras Abrazaderas con Homologación FM: Stabil D-M16)

Certificado VdS - Abrazadera Stabil D-3G sin Insonorización (Alemán-Ingles) PDF | 345.7 KB

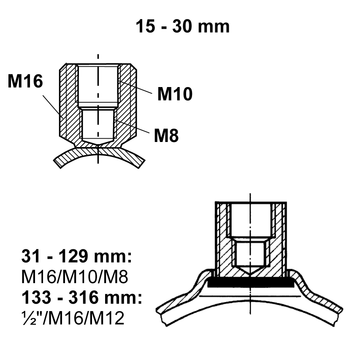

Para los tamaños de abrazadera desde 76-81 hasta 124-129 existen, para cada tipo, dos variantes con diferente conector de triple rosca. Para un montaje conforme a normativa FM y VdS debe aplicarse para estos tamaños una rosca de conexión M10 así como para tamaños de abrazadera 219-225 se aplica una rosca de conexión M16.
