Rohrlager
Nutzlasten für Lager LA, LC und LD - HV
Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand

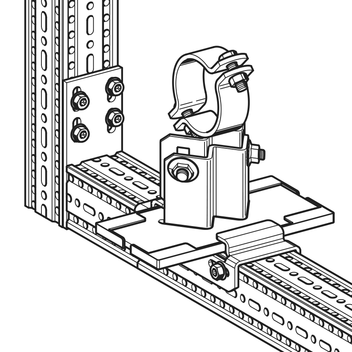

Loslager LA - HV + Führungsset FS bzw. Festpunktset XS
Loslager LA - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80

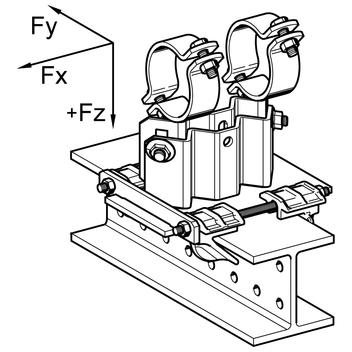

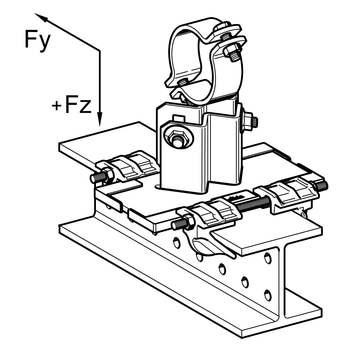

| Höhe | DN | Fx * [kN] nur für X-Lager | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
|---|---|---|---|---|---|---|---|---|---|
| 90 | ≤ 25 | 9,1 | 5,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 32 | 8,8 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 40 | 8,6 | 4,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 50 | 8,2 | 4,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 65 | 7,7 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 80 | 7,3 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 100 | 6,5 | 2,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 125 | 5,7 | 2,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 150 | 4,7 | 1,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | ≤ 25 | 8,0 | 4,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 32 | 7,9 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 40 | 7,8 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 50 | 7,6 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 65 | 7,4 | 3,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 80 | 7,2 | 3,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 100 | 6,9 | 2,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 125 | 6,5 | 2,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 150 | 6,1 | 1,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | ≤ 25 | 6,3 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 32 | 6,2 | 3,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 40 | 6,2 | 3,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 50 | 6,0 | 3,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 65 | 5,9 | 3,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 80 | 5,7 | 2,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 100 | 5,5 | 2,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 125 | 5,2 | 2,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 150 | 4,9 | 1,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 |

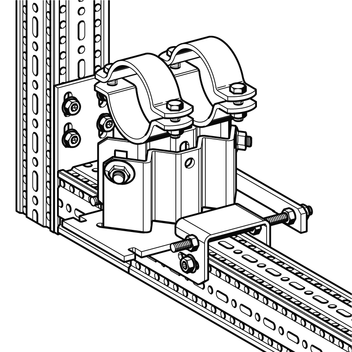

Loslager LC - HV + Führungsset FS bzw. Festpunktset XS
Loslager LC - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80
| Höhe | DN | Fx * [kN] nur für X-Lager | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
|---|---|---|---|---|---|---|---|---|---|
| 90 | ≤ 25 | 14,3 | 6,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 32 | 14,1 | 6,2 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 40 | 14,0 | 6,1 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 50 | 13,9 | 5,9 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 65 | 13,6 | 5,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 80 | 13,5 | 5,4 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 100 | 13,1 | 5,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 125 | 12,7 | 4,5 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 150 | 12,3 | 4,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 200 | 11,6 | 3,2 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 250 | 10,8 | 2,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 300 | 10,1 | 1,5 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | ≤ 25 | 8,5 | 4,9 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 32 | 8,5 | 4,8 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 40 | 8,5 | 4,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 50 | 8,4 | 4,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 65 | 8,4 | 4,4 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 80 | 8,4 | 4,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 100 | 8,3 | 4,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 125 | 8,3 | 3,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 150 | 8,2 | 3,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 200 | 8,1 | 2,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 250 | 8,0 | 2,1 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 300 | 7,9 | 1,5 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | ≤ 25 | 7,3 | 5,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 32 | 7,2 | 5,2 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 40 | 7,2 | 5,1 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 50 | 7,1 | 4,9 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 65 | 7,0 | 4,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 80 | 6,9 | 4,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 100 | 6,7 | 4,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 125 | 6,5 | 4,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 150 | 6,3 | 3,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 200 | 5,9 | 3,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 250 | 5,5 | 2,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 300 | 5,1 | 1,7 | 17,0 | 14 | 6,1 | 17 | 17 |
Loslager LD - HV + 2 x Führungsset FS bzw. 2 x Festpunktset XS
Loslager LD - HV + 2 x Führungswinkel FW F 80 bzw. 2 x Festpunktwinkel XW F 80
| Höhe | DN | Fx * [kN] nur für X-Lager | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
|---|---|---|---|---|---|---|---|---|---|
| 90 | ≤ 350 | 25,0 | 13,1 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 90 | 400 | 22,5 | 11,9 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 90 | 500 | 20,8 | 9,4 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 90 | 600 | 10,3 | 7,2 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | ≤ 350 | 25,0 | 12,9 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | 400 | 22,5 | 11,5 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | 500 | 17,3 | 8,8 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | 600 | 8,7 | 6,3 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | ≤ 350 | 25,0 | 11,3 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | 400 | 20,5 | 10,2 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | 500 | 15,7 | 8,1 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | 600 | 7,5 | 6,1 | 32,8 | 28 | 12,2 | 32,8 | 32,8 |
* Festpunktkräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.
Weitere statische Produktleistungsdaten auf Anfrage.
